T+A PA 2000 R

Der Vollverstärker

Kompakte und kleine Vollverstärker mit hoher Ausgangsleistung und überragenden Klangeigenschaften zu bauen, ist eine Kunst, die T+A wie kein zweites Unternehmen beherrscht. Als Beweis präsentieren wir den Voll­verstärker PA 2000 R. Er ist unglaublich dynamisch, kraftvoll und zupackend. Der Grund dafür sind völlig neu entwickelte und extrem lineare Endstufen mit sehr geringer Gegenkopplung und ein neues Netzteil-Konzept für ­Audiogeräte, das außerordentlich laststabil ist und auch bei größten Impulsen nicht zusammenbricht. Angeschlossen an 4-Ohm-Lautsprecher stehen mit dem PA 2000 R mehr als 200 Watt echte Dauerleistung pro Kanal zur Verfügung. Damit können auch impedanzkritische Lautsprecher mühelos angetrieben und kontrolliert werden. Die Lautstärkeregelung, Eingangs­umschaltung und interne Signalschaltungen erfolgen verlustfrei und absolut präzise über gasdichte Goldkontaktrelais. Die kanalgetrennte Klangregelung und Loudness-Funktion sind komplett überbrückbar. Als Option kann ein audiophiles Phono-Vorverstärkermodul für MM oder MC eingesteckt werden. Für den Betrieb in einer Surround-Anlage ist der Surround-Pass-Through-Betrieb mit Einschaltung per Trigger-Signal möglich.

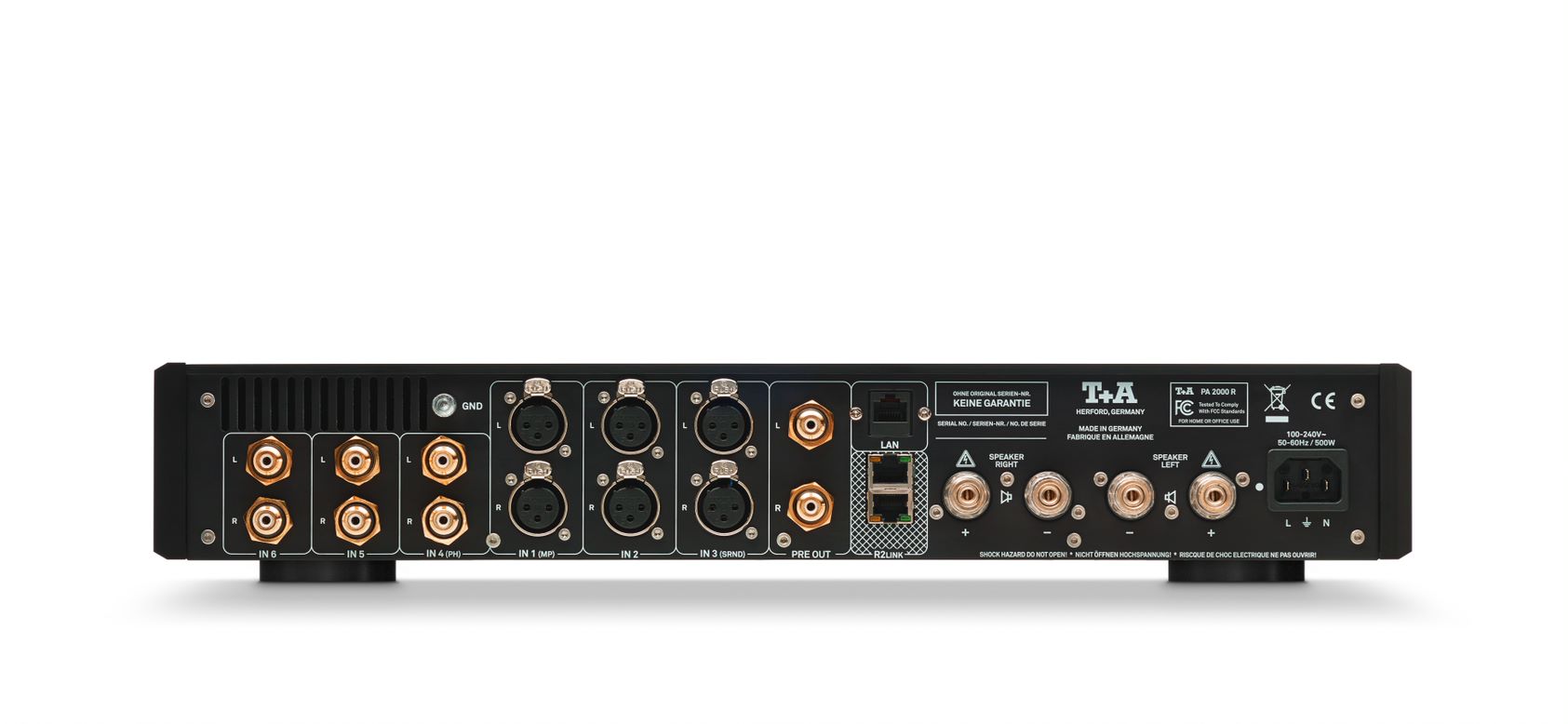

Anschlüsse

Aufbau, Schaltungskonzepte, Komponenten und Bauteile der beiden Vollverstärker-Modelle der R-Serie sind identisch. Sie unterscheiden sich jedoch in der Ausgangsleistung, den Anschlussmöglichkeiten und der Gehäusegröße. Die Eingangs- und Ausgangsteile sind mit professionellen Anschlussbuchsen (XLR und RCA) ausgestattet, die aus amagnetischen Materialien gefertigt werden und hartvergoldete Kontakte besitzen. Sämtliche Buchsen werden fest mit der massiven Aluminiumrückwand verschraubt.

Eingänge

In der R-Serie werden Lautstärkeregelung und Eingangswahl von gasdicht gekapselten Goldkontaktrelais übernommen, die auch nach vielen Betriebsjahren keine Kontaktprobleme durch Korrosion, Staub oder Alterung aufweisen.
Durch die Integration der Relais direkt in die Schaltung sind die Signalwege optimal kurz, und die Signale gelangen ohne Übersprechen von den Eingangsbuchsen zu den Vorverstärkerplatinen. Auf Wunsch kann der Eingang 4 auch mit hochwertigen Phono-Vorverstärkermodulen ausgerüstet werden, die unterschiedliche Schaltungstopologien für MM- oder MC-Systeme besitzen.

Verstärkerprinzip

Die Vor- und Endverstärker sind nach dem Doppel-Mono-Prinzip aufgebaut. Dabei trennen wir den linken und den rechten Kanal vollständig (auch mechanisch) voneinander und verwenden baugleiche Platinen, sodass beide Kanäle exakt das gleiche Klangverhalten besitzen. Die beiden separaten Verstärkerplatinen mit Eingangsteil, Lautstärkeregelung, Hochspannungsverstärker und Stromverstärkerstufe befinden sich in der rechten Gehäusehälfte und werden durch den massiven Kühlkörper vom Netzteil und Ausgangsteil abgeschirmt. Die Schaltungstopologie der Eingangsstufe beruht wie in der HV-Serie auf einem Kaskoden-Differenzverstärker mit handselektierten Audio-J-FET-Transistoren und vollständig diskret aufgebauten Stufen ohne Operationsverstärker. Durch dieses Schaltungskonzept und die hohe Qualität der Bauteile ist praktisch keine Über-Alles-Gegenkopplung notwendig. Die anschließende Spannungsverstärkerstufe und der darauffolgende Stromverstärker sind vollständig galvanisch voneinander getrennt. Dank dieses kompromisslosen Konzeptes entsteht keinerlei Rückwirkung der Lautsprecherströme in die Spannungsverstärkerstufen und völlige Freiheit von Lautsprecher-Last-Effekten. Die Verstärker sind mit einer per Goldkontaktrelais vollständig überbrückbaren, kanalgetrennten Klangregelfunktion und mit einer Loudness-Anpassung ausgestattet, die auf den Lautsprecherwirkungsgrad eingestellt werden kann.
